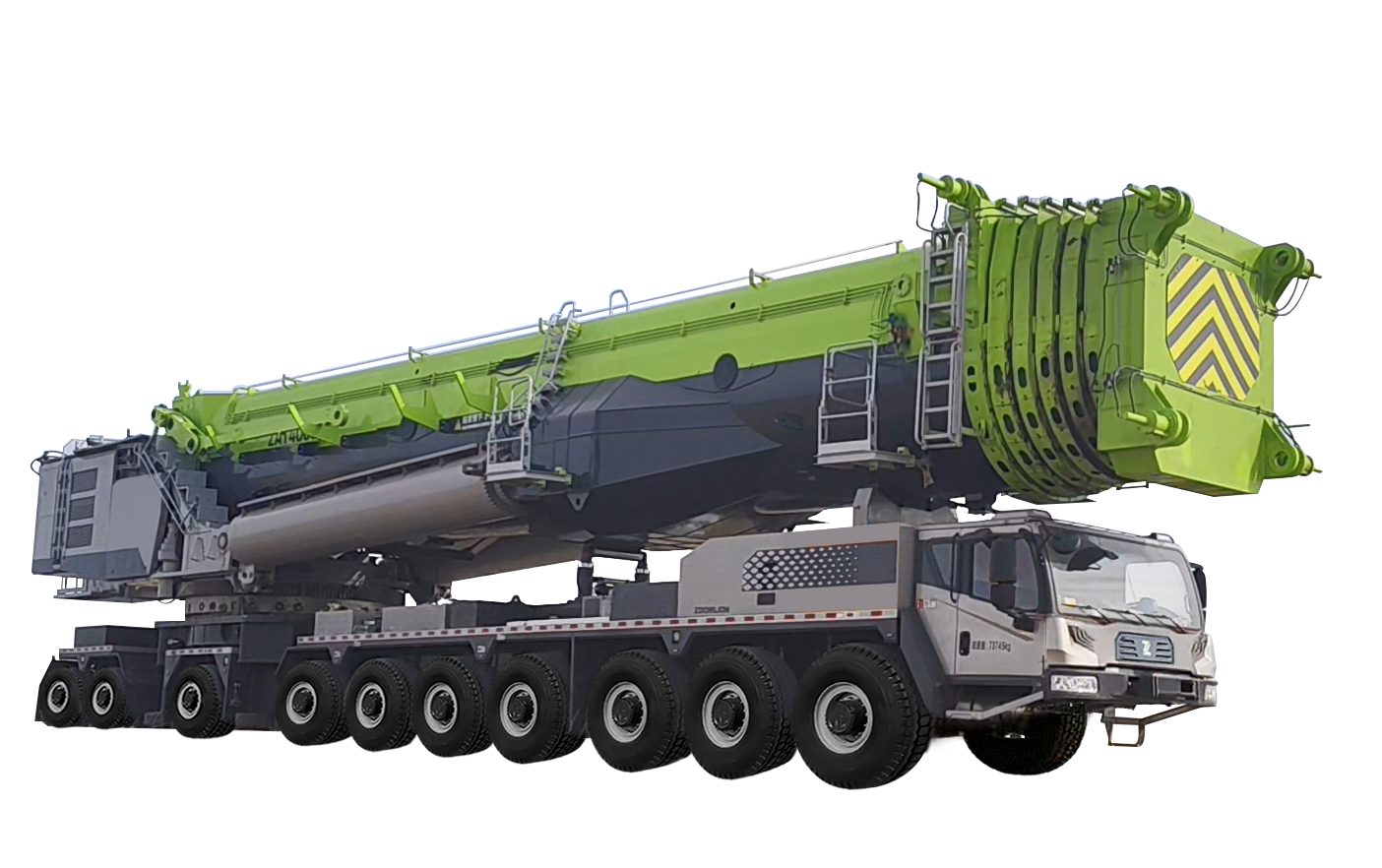

ZAT40000H763全地面起重機
-
- 選擇產品類型
-
- 選擇產品小類
-
請先選擇產品類型
- 產品描述
- 規格配置
· 全面覆蓋10.0MW風機整體吊裝
· 滿足190m高度7.0MW風電整體吊載
· 3米寬度10橋底盤，長度僅22.5m，可上高速行駛
· 帶全臂整車高度6m，重心低，通過性好、重載行駛更安全
· 6+2驅動，帶主臂重載爬坡度超20%
· 160m風電安裝工況無需輔吊可自主起臂
· 單卷揚雙馬達：190米工況僅30分鐘
· 1.4m大距離變位配重，可減少2輛運輸板車，更經濟高效；
· 160m風電安裝工況大轉場僅需22輛板車托運；
|
工作性能參數 |
**大額定總起重量 |
t |
4000 |
名義工況 |
|
基本臂**大起重力矩 |
t.m |
8000 |
正后方 |
|
|
**長主臂+**長風電臂**大起重力矩 |
t.m |
6300 |
|
|
|
基本臂**大起升高度 |
m |
19.5 |
|
|
|
主臂**大起升高度 |
m |
95 |
|
|
|
風電臂**大起升高度 |
m |
206 |
|
|
|
工作速度 |
主卷揚單繩**大速度 |
m/min |
120 |
|
|
起重臂起臂時間 |
s |
360 |
|
|
|
起重臂伸出時間（7 節） |
min |
30 |
|
|
|
回轉速度 |
r/min |
0 - 0.7 |
|
|
|
行駛參數 |
**高行駛速度 |
km/h |
70 |
|
|
**大爬坡度 |
? ? ? ? ? ? %? ? ? ? ? |
45% |
非液驅 |
|
|
**小轉彎直徑 |
m |
≤38 |
|
|
|
**小離地間隙 |
mm |
383 |
|
|
|
尾氣排放限值 |
國Ⅵ |
|
||
|
接近角 |
° |
24 |
|
|
|
離去角 |
° |
38 |
|
|
|
質量參數 |
行駛狀態自重（總質量） |
kg |
73745 |
公告狀態 |
|
整車整備質量 |
kg |
73615 |
公告狀態 |
|
|
單橋軸荷 |
kg |
6300/8465 |
公告狀態 |
|
|
尺寸參數 |
外形尺寸(長×寬×高) |
mm |
22500×3000×3307 |
公告狀態 |
|
支腿橫向距離 |
m |
16 |
|
|
|
支腿縱向距離 |
m |
16 |
|
|
|
配重尾部回轉半徑 |
m |
13.3/14.6 |
|
|
|
7 節主臂長 |
m |
19.8- 95.4 |
|
|
|
主臂仰角 |
° |
-0.6 - 87 |
|
|
|
風電臂長 |
m |
51~111 |
|
|
|
其他 |
超起裝置 |
Y 型超起 |
|
|
|
主臂伸縮形式 |
雙側銷單缸插銷 |
|
||
|
變幅方式 |
雙缸變幅 |
|
||
